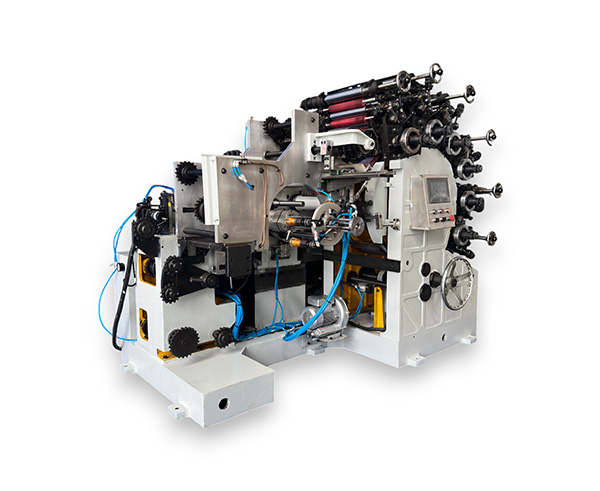

来自底色印刷烘箱烘干后的坯管经输送链传动至印刷机的上管处，坯管进入落管槽，由推杆将坯管插上印刷芯轴。油墨通过墨槽、取墨辊、中间辊、串墨辊、橡胶辊传至印刷版，由印刷版将需要印刷的图文传送到橡皮布滚筒上，辅以适当的压力，将图文印刷到铝管上。由机械手将印刷好的管从芯轴上取下，插上烘箱链杆，随烘箱链进入烘箱烘干。铝管印刷采用“圆压圆”方式进行套色印刷。
1.适用管径：φ16-φ25mm或φ25-φ35mm
2.适用管长：≤200mm
3.生产速度：≤120支/分钟
4.总功率：19.17KW
5.外形尺寸：3340x2330x2100mm
6.重量：7600KG
7.进气压力：P=0.5Mpa
1.整机西门子PLC控制，Pro-face彩色触摸屏显示生产速度和当前的产量等信息，自动检测装置可以做到无管不印刷，插管不良自动停车，印刷芯轴自转并且可以变频调速。印刷部件采用支盘+R托板结构，方便更换规格。
2.点动调节手柄，使得印刷调节更加方便。
3.抽屉式印刷组件，更换印刷版方便、快速。
4.为了适应不同规格铝管的印刷，芯轴组件采用整体更换，更换采用快换芯轴机构，方便、快捷。
