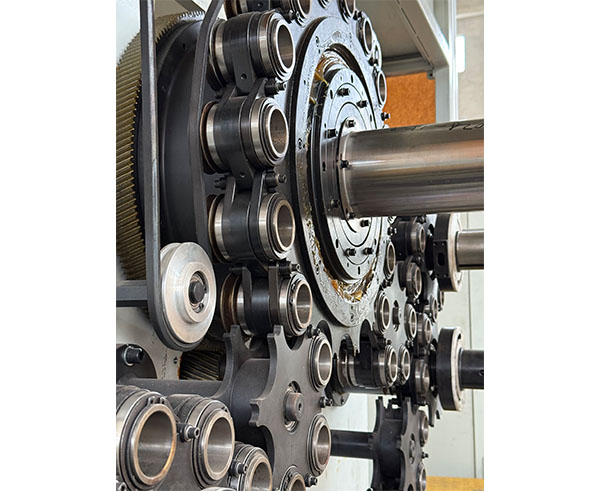

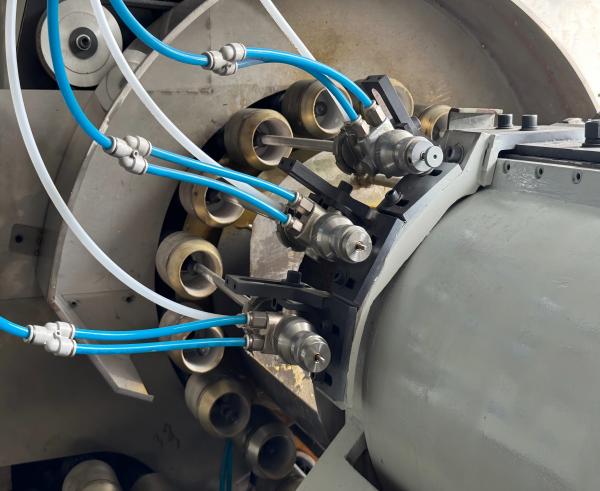

进罐输送系统将铝罐送入进罐吸鼓，推杆将铝罐推入喷涂机转杯，经福开森分度机构带动转盘，转杯进入喷涂工位。滚筒上固定6支喷枪，喷枪随着滚筒一边做前后往复运动，一边随着罐链作左右摆动，从而完成一个工作循环。喷枪往复一个循环，罐链走过两个转杯，即单根喷枪每隔一个罐子喷涂一次。因此，每支铝罐均完成了三次喷涂。另外，每支喷枪均单独控制，可以根据用户要求对喷涂程序进行设定。
完成内喷涂的铝罐随即进入铝罐固化炉进行涂层固化。
1.适用罐径：φ35-φ53mm
2.适用罐长：≤230mm
3.生产速度：≤120支/分钟
4.主电机功率：4 KW；总功率：7.85KW
5.进气压力：P≥0.55Mpa
6.外形尺寸：1235*1880*2510mm
7.重量：2600KG
1.喷涂机采用西门子PLC控制，从而保证了对各个动作的精确控制。复开森分度机构，分度平稳、精确。所有信息均为中英文对照。每支喷涂喷枪的气压均由独立的气压表精确控制。
2.本机的往复运动采用曲柄机构，运动平稳，无死点，进出罐采用改进型机构，输送更加平稳，也便于拆装及运输。
3.主电机采用台湾产品，变频器调速，可靠、方便，喷枪采用我公司开发的新型喷枪，性能优良。
4.良好的自动检测系统保证无罐不喷涂，出罐不良等故障时自动停车。文本显示器随时显示即时生产信息，如生产速度、喷枪运行脉冲等。
5.每支喷枪工作程序可以单独设定、独立控制，从而保证喷涂效果达到最佳。
6.链式转杯跟踪式喷涂动作，保证最大化节约喷枪的工作时间。
