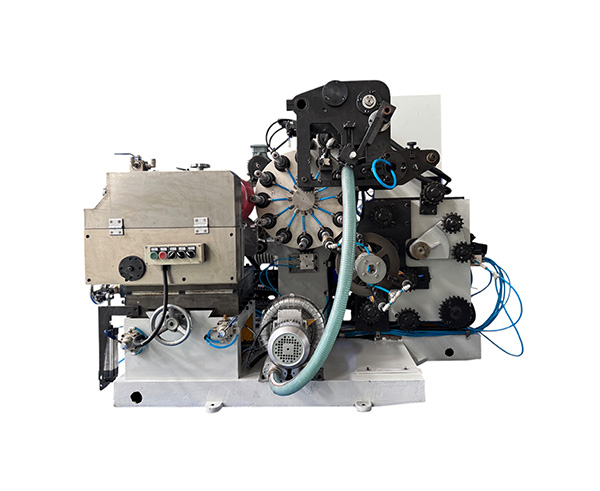

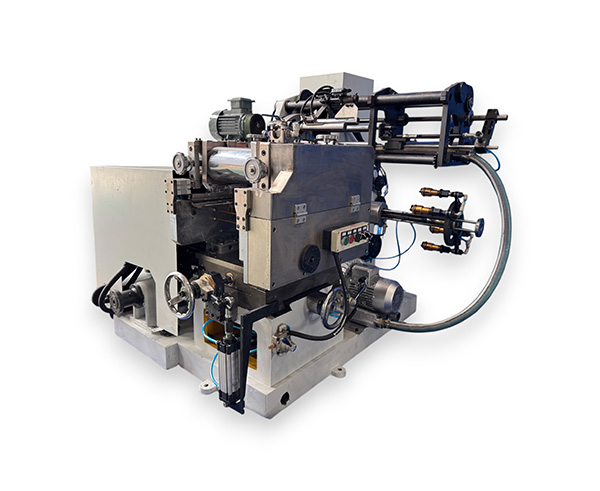

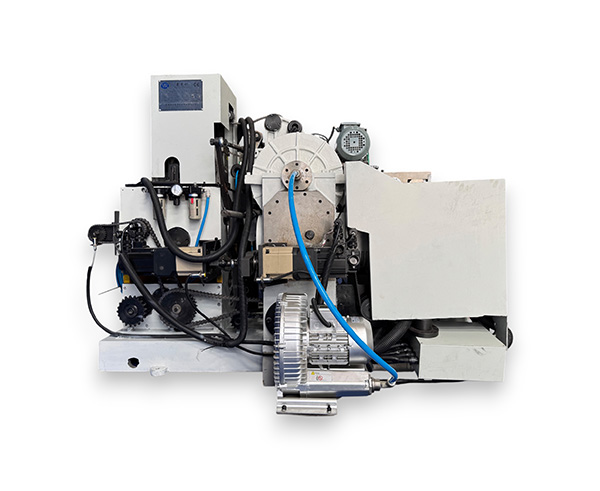

为了使铝管表面更好的印上图案，增加印刷的美感，需在铝管外表面涂上一层底墨，一般为白色。胚管经输送船落入进管“V”型槽，在推杆的往复运动中，将胚管插上印刷芯轴。芯轴带着铝管转到涂料工位时，铝管与粘有可丁的胶辊接触，铝管与胶辊做相反方向的旋转，此时可丁经胶棍被均匀地涂上管身，完成底色印刷。随后底涂转盘带着套有铝管的芯轴转动到卸管机械手处，卸管机械手将铝管从底涂芯轴上取下并送上传送链条上，铝管随传送链条进入底涂烘箱。
1.适用管径：φ16-φ25mm 或φ25-φ35mm
2.适用管长：≤200mm
3.生产速度：≤120支/分钟
4.电机功率：4.45KW/5.15KW
5.外形尺寸：2750x2330x1760mm
6.净重：4500KG
7.进气压力：P=0.5Mpa
1. 整机西门子PLC控制，Pro-face彩色触摸屏操作，可实现所有操作智能控制。
2.该机芯轴盘、凸轮等主要零部件由数控设备加工完成，保证了芯轴运转的精度及自转精度。
3.机械手自动上管和下管。自动检测，上管不良自动停车，无管不印刷，自动让位而避免芯轴印上油墨。
4.芯轴更换辅助系统，可实现芯轴的快速互换。
5.配置优良，本机轴件大部分采用FESTO气动元件、轴承采用NTN、NSK等。
